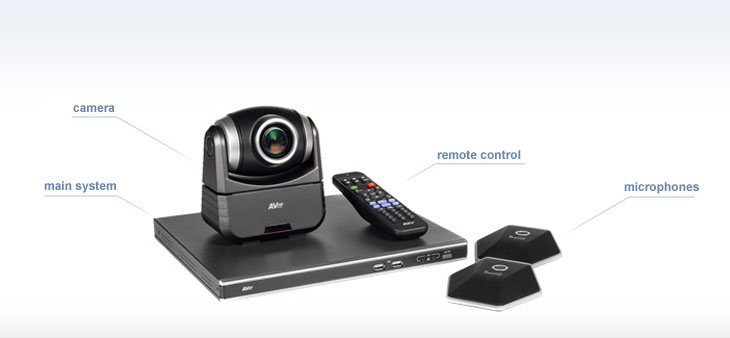

Благодарим за выбор решения для видеоконференций от компании AVer. Данное руководство по установке аппаратного обеспечения поможет
выполнить все подключения, необходимые для быстрого запуска вашей системы.
Перед подключением
Убедитесь, что все устройства отключены. С помощью приведенных ниже схем подключения проверьте правильность соединения всех важных проводов. Обратитесь к руководству пользователя устройства, которое вы подключаете к системе видеоконференций.
Подключение устройств графического отображения
* Просмотрите все изображения для идентификации проводов.

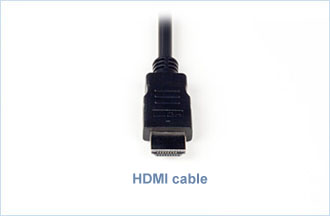

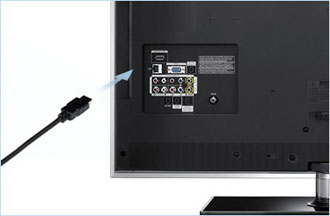

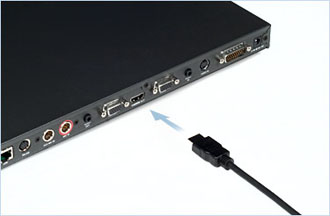

Подключите один конец кабеля HDMI к порту HDMI OUT на задней панели кодека, а другой – к устройству графического отображения с поддержкой технологии HDMI. Если вы используете двойной экран, подключите кабель VGA к порту VGA OUT кодека и входу VGA второго экрана.
Подключение видеокамеры

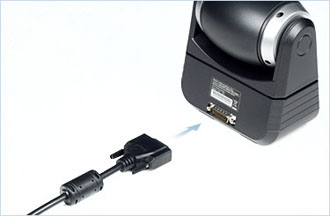

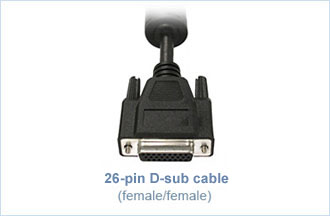

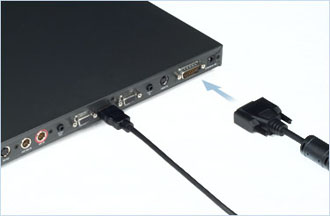

Если вы используете кабель с разъемом D-sub с 26 выводами, поставляемый в комплекте с видеокамерой, подключите один его конец к порту CAMERA IN кодека, а другой – к камере.
Подключение микрофонов

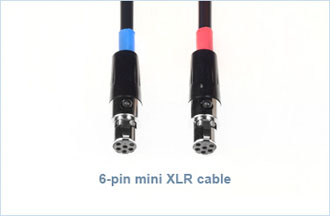

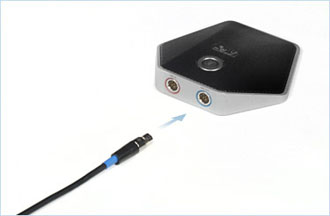

Чтобы подключить микрофоны AVer, поставляемые в комплекте, соедините красный конец кабеля с разъемом mini XLR c 6 выводами с красным портом MIC IN кодека, а синий конец – с синим портом MIC OUT микрофона.

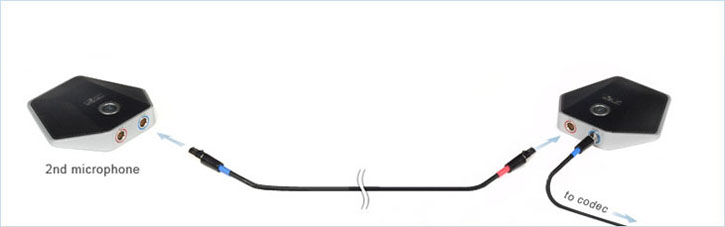

Если вы подключаете несколько микрофонов, последовательно соедините их с помощью проводов с учетом цветовой кодировки (красный кабель к красному порту и т. д.).
Подключение сети LAN (Интернета) и блока питания

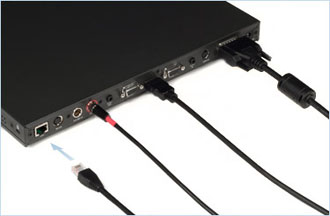

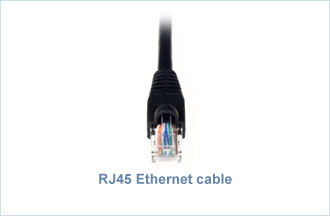

Подключите один конец кабеля Ethernet RJ45, поставляемого в комплекте, к порту LAN кодека, а другой – к своему Интернет-порту. Убедитесь, что подключаете устройство к сети на основе IP.

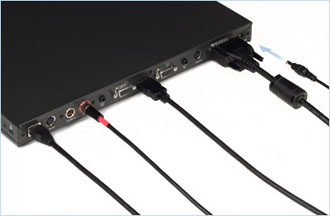

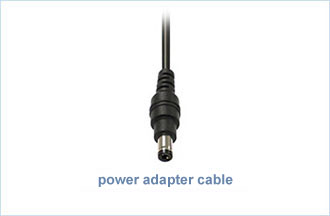

Подключите адаптер питания к любой стандартной розетке электрической сети 100–240 В переменного тока, после этого подключите шнур питания к системе. Используйте только адаптер 19 В, поставляемый в комплекте.
Подключение внешних динамиков (необязательно)

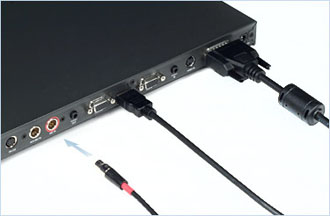

Если вы планируете использовать внешние динамики (а не аудио через кабель HDMI), подключите их к 3,5-мм порту AUDIO OUT на задней панели кодека. При использовании внешней аудиосистемы рекомендуется применять динамики со встроенным усилителем.
Подключение дополнительного микрофона (необязательно)
Если вы планируете использовать внешний или дополнительный микрофон, подключите его к разъему mini XLR с 3 выводами с отметкой AUX MIC IN или 3,5-мм порту AUDIO IN. Далее с помощью пульта ДУ выберите Home (Домой) -> Setting (Настройка) -> System Settings (Системные настройки) -> Video/Audio (Видео/Аудио) -> Microphone (Микрофон) -> MIC Through (Тип микрофона) и выберите нужный тип микрофона. Обратите внимание, что при подключении микрофона через любой из этих портов микрофоны, подключенные к красному порту MIC IN, отключаются. При использовании аудиовхода 3,5 мм требуется микрофон со встроенным усилителем.
